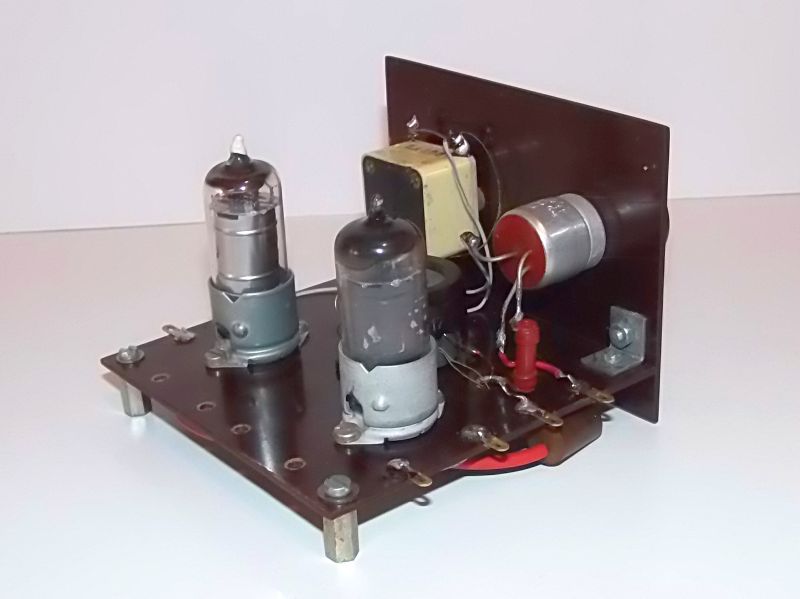

Sešit s návodem k tomuto přijímači vydal Svazarm v roce 1967. Ke stavbě je použito šasi ze svazarmovské stavebnice 1L4. Již delší dobu jsem chtěl toto zapojení vyzkoušet, až konečně uzrál čas.
Cívku jsem navinul do hrníčkového jádra, přidal anténní vinutí a trochu upravil obvod zpětné vazby, protože podle původního schéma bylo zapojení méně citlivé. Počet závitů je podle cívky Palafer Mignon 6399, anténní vinutí zhruba 20 závitů drátem CuL 0,18mm s hedvábím, mřížkové 75 - 85 závitů vf lanka a zpětnovazební 15 závitů CuL 0,2mm.
Elektronky jsem použil jak 1F33, tak i 1L4. Vyzkoušel jsem rovněž kombinaci 1F33 s 1L4 na konci, varianta s dvěma 1L4 je výkonější. Optimální napájecí napětí je cca 35V, odběr 1 - 2mA.
Příjem stanic je horší - když jsou SV doslova vymetené, není co poslouchat. Ve dne dobře Dvojka na 639kHz, slabě Country Radio a Radio Dechovka, velmi slabě Český Impuls. Dechovka má v plánu spustit vysílání z Hradce Králové (prý 08/2016), tak uvidíme - tedy uslyšíme.
