Pokud někdo sbírá a opravuje stará elektronková rádia, tak k opravě univerzálních přijímačů je vhodný oddělovací transformátor. On je nejenom vhodný, je vlastně důležitý hlavně z hlediska bezpečnosti. Před několika lety jsem takový získal. Převáděl napětí 220, 380, 400, 420 a 440 V na těch potřebných 220 V. Byl to výrobek z NDR a jak víme, soudruzi z NDR dělají chyby - v tomto případě na sekundáru nebylo těch žádaných 220, ale kolem 250 voltů.
Co s tím? Můžeme napětí snížit tak, že k primáru či sekundáru přivedeme vhodné napětí s obrácenou fází (z jiného trafa), a napětí tak vlastně odečteme. Další možnost je odmotat závity, protože sekundár je vždy na vrchu. Já jsem závity neodvíjel, naopak jsem nějaké to vinutí přidal. Rozhodl jsem se přidat k primáru vinutí s několika odbočkami, a tak napětí 220 voltů podle přepětí či podpětí vyrovnávat. A protože primár byl původně určen na různá napětí, využil jsem toho a získal tak možnost na sekundáru mít jak těch potřebných 220 V, ale i 110 až 130 V.

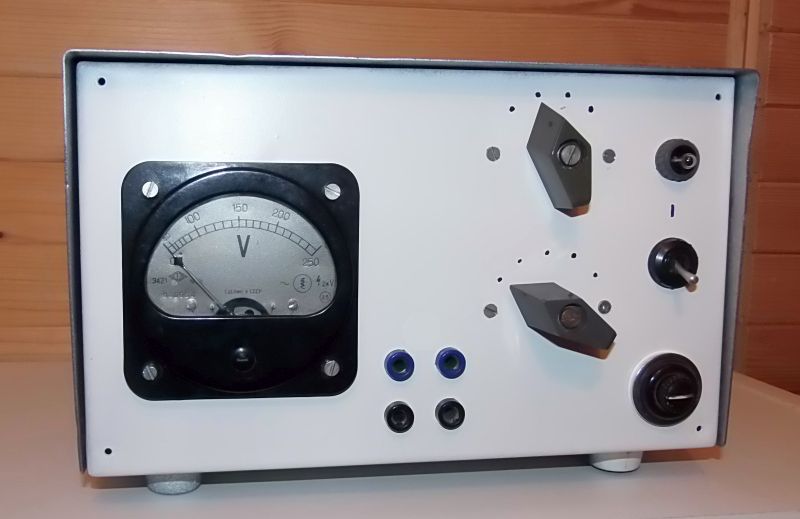

Naštěstí jsem nemusel skříňku stavět - využil jsem starší z nějakého vraku ze šrotu.
